Portique Kalite CNC perçage ak machin fraisage

Aplikasyon pou machin

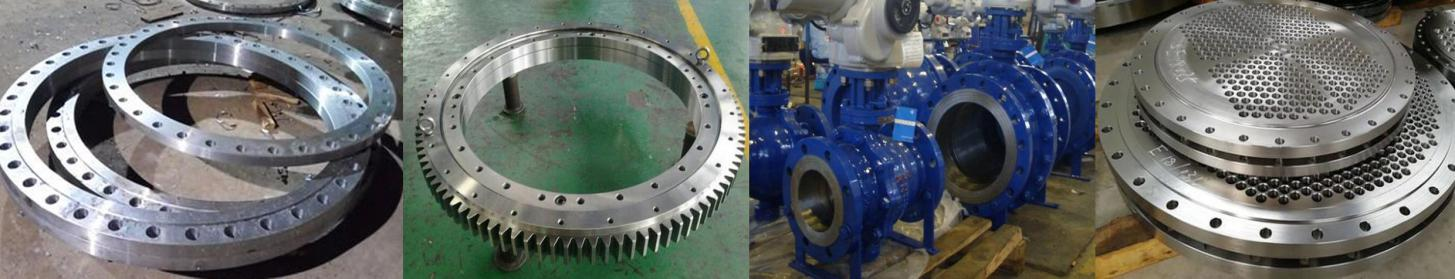

BOSM gantry mobil CNC gwo vitès perçage ak fraisage seri machin yo pwensipalman itilize pou perçage segondè-efikasite ak pwosesis gwo plak, bride pouvwa van, disk, pati bag ak lòt pyès ki gen yon epesè nan seri a efikas. Perçage nan twou ak twou avèg ka reyalize sou pati sèl materyèl ak materyèl konpoze. Pwosesis machin nan zouti nan machin se nimerik kontwole, ak operasyon an se trè pratik. Li ka reyalize automatisation, gwo presizyon, varyete miltip ak pwodiksyon an mas. Yo nan lòd yo satisfè bezwen yo pwosesis nan itilizatè diferan, konpayi an te devlope yon varyete de pwodwi finalize. Anplis de modèl konvansyonèl yo, yo kapab tou fèt ak Customized selon bezwen aktyèl itilizatè yo.

Estrikti machin

Ekipman sa a sitou konsiste de tab travay kabann, portik mobil, aparèy glisman mobil, perçage ak fraisage tèt pouvwa, aparèy lubrification otomatik ak aparèy pwoteksyon, aparèy refwadisman sikile, sistèm kontwòl dijital, sistèm elektrik, elatriye Rolling gid tren sipò ak gid, presizyon. plon vis pè kondwi, zouti nan machin gen gwo presizyon pwezante ak repete presizyon pwezante.

 1)Worktable：

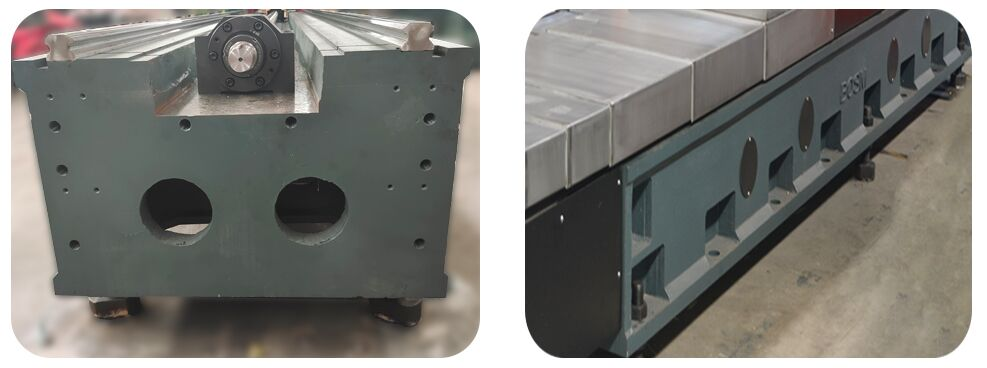

Kabann lan se yon Distribisyon yon sèl-moso, fini apre tretman segondè rkwir ak Vibration aje, ak bon frigidité dinamik ak estatik ak pa gen deformation. Gen fant T ki gen Layout fini rezonab sou sifas tab k ap travay pou blocage pyès yo. Se baz kabann lan ekipe ak 2-wo presizyon gid lineyè (4 sou tou de bò nan total), se konsa ke kurseur nan gid se respire ensiste, ki anpil amelyore frigidité nan zouti nan machin ak rezistans tansyon ak konpresiv li yo. Sistèm kondwi a adopte AC servo motè ak presizyon boul vis pè. Kondwi bò fè portique a deplase nan direksyon X-aks. Boulon reglabl yo distribiye sou sifas anba kabann lan, sa ki ka fasilman ajiste nivo tab travay kabann lan.

2)Movingportik:

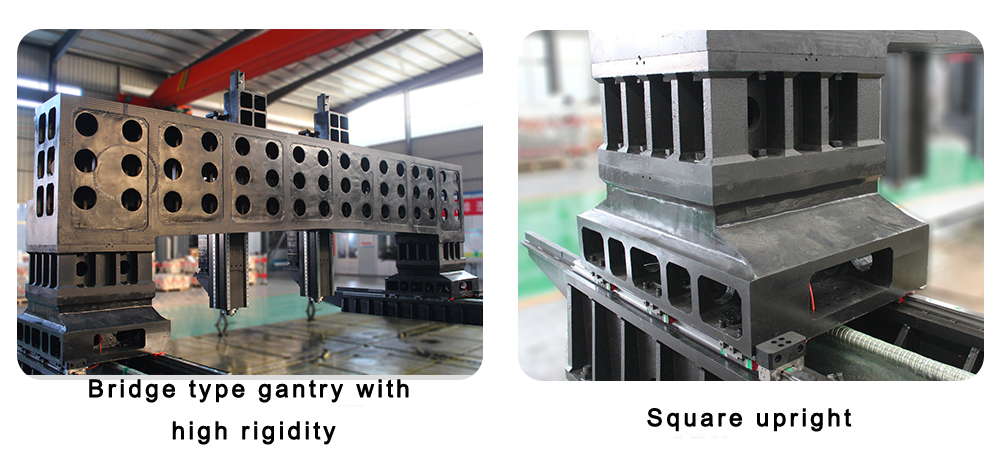

Se gantry mobil lan jete ak trete pa fè gri (HT250). De 55 # ultra-wo kapasite woule gid lineyè pè yo enstale sou bò devan portik la. Yon seri pè vis boul presizyon ak yon motè servo fè glise tèt pouvwa a pou avanse pou pi nan direksyon aks Y, ak tèt la perçage pouvwa enstale sou glise tèt la pouvwa. Mouvman an nan gantry la reyalize pa wotasyon an nan boul la vis nwa sou vis la boul kondwi pa motè a servo nan kouti a presizyon.

3)Movingglisman sele:

Sèl glisman an se yon estrikti presizyon jete fè. Sel glisman an ekipe ak de ultra-wo chaj-pote CNC glisad lineyè ray, yon seri pè vis boul presizyon ak yon redukteur planetè-wo presizyon ki konekte ak motè a servo, ak ekipe ak silenn balans nitwojèn, balans pwa a nan la. tèt pouvwa a, redwi chaj la nan vis la plon, pwolonje lavi a nan vis la plon, kondwi tèt la pouvwa perçage pou avanse pou pi nan direksyon an Z-aks, ak reyalize vit pi devan an, travay pi devan, vit ranvèse, ak sispann aksyon nan la. pouvwa tèt, ak otomatik Chip kraze, retire chip, fonksyon pran yon poz.

 4)Tèt pouvwa perçage(Kochon)：

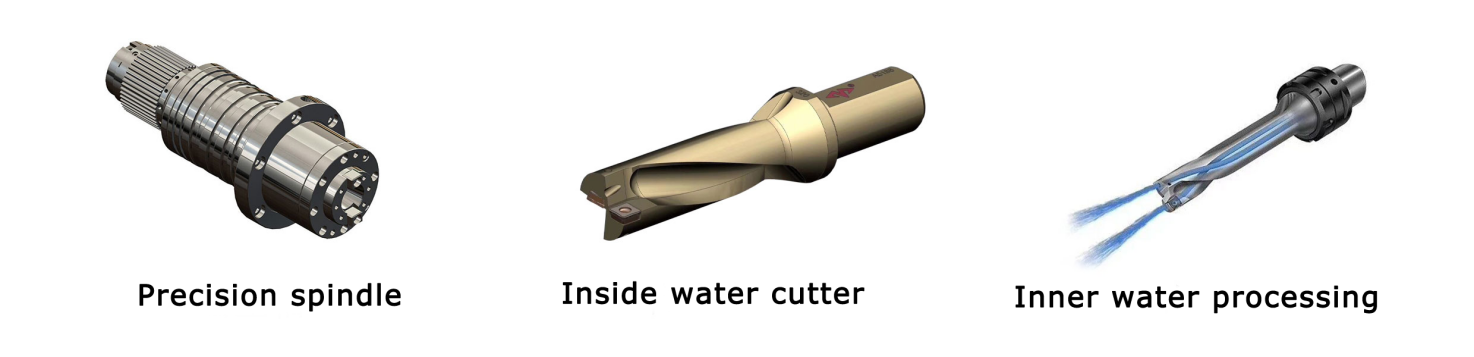

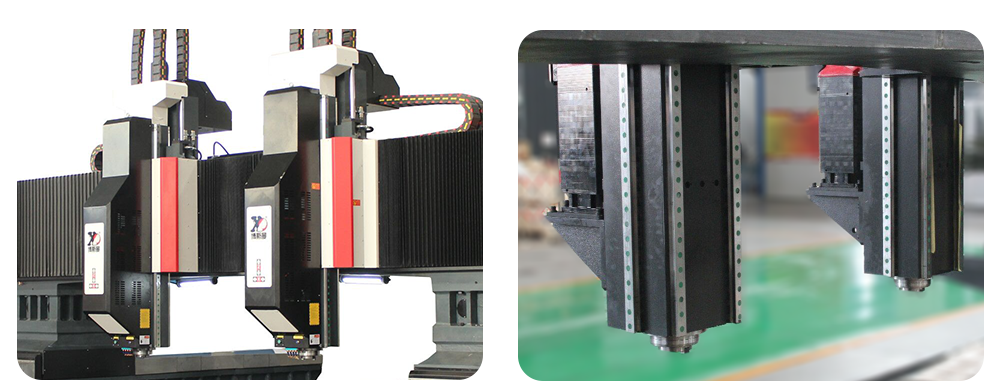

Tèt la pouvwa perçage adopte yon motè koton dedye servo, ki se kondwi pa yon ralantisman senti synchrone dantle ogmante koupl ak kondwi yon file koton dedye presizyon. Axe a adopte kat premye yo ak dèyè de sis ranje Japonè angilè kontak BEARINGS reyalize chanjman vitès stepless. Se file koton an ekipe ak yon sistèm chanjman zouti chanm konpwesyon lè pou fè zouti ranplasman an rapid ak fasil, epi manje a kondwi pa yon motè servo ak yon vis boul. Aks X ak Y yo ka lye, lè l sèvi avèk kontwòl bouk semi-fèmen, ki ka reyalize fonksyon entèpolasyon lineyè ak sikilè. Fen spindle a se yon twou cône BT50, ekipe ak Italyen Rotofors gwo vitès jwenti rotary, ki ka trete pa gwo vitès U-perçage sant.

4.1 Kò bwat la ak tab glisman tèt pouvwa perçage yo fèt ak depoze pou amelyore frigidité yo ak estabilite, epi redwi vibrasyon ak bri.

4.2 Zouti machin nan ka opere pa yon handwheel elektwonik; yo nan lòd yo ekonomize tan ak amelyore efikasite pwodiksyon pandan pwosesis la, apre yo fin perçage twou a premye yo mete pozisyon nan manje, perçage twou ki rete yo nan menm kalite ka reyalize vit pi devan → travay avanse → vit ranvèse Li ta dwe tou gen fonksyon tankou chip otomatik. kraze, retire chip, ak pran yon poz.

4.3 belye mouton an ekipe ak yon sistèm balans nitwojèn likid pou diminye chaj Z-aks la epi ogmante lavi sèvis vis Z-aks la.

4.4 Z-aks servo motè a adopte yon motè fren pouvwa-off, ki pral kenbe fren an lè pouvwa a toudenkou koupe pou fè pou evite aksidan ki te koze pa tonbe nan bwat la file koton.

4.5 Headstock

4.5.1. Bwat arbr prensipal la adopte kat gid lineyè lou, ak gwo frigidité nan mouvman, segondè presizyon pwezante, ak bon estabilite ba-vitès.

4.5.2. Z-aks kondwi-motè servo a dirèkteman konekte ak vis boul la atravè kouple a, ak vis boul la kondwi headstock la pou avanse pou pi monte ak desann sou aparèy la reyalize manje Z-aks la. Z-aks motè a gen yon fonksyon fren otomatik. Nan ka yon echèk kouran, arbr motè a byen sere pou anpeche li wotasyon.

4.5.3. Gwoup la file koton adopte Taiwan Jianchun gwo vitès entèn priz koton dlo, ki gen gwo presizyon ak pèfòmans segondè. Arbr prensipal la atrab kouto a pa sezon prentan papiyon an sou arbr prensipal la ak fòs tansyon an aji sou klou a rale nan manch zouti nan atravè mekanis nan kat pati broch, ak zouti ki lach adopte metòd pneumatik.

5)Aparèy lubrification otomatik ak aparèy pwoteksyon:

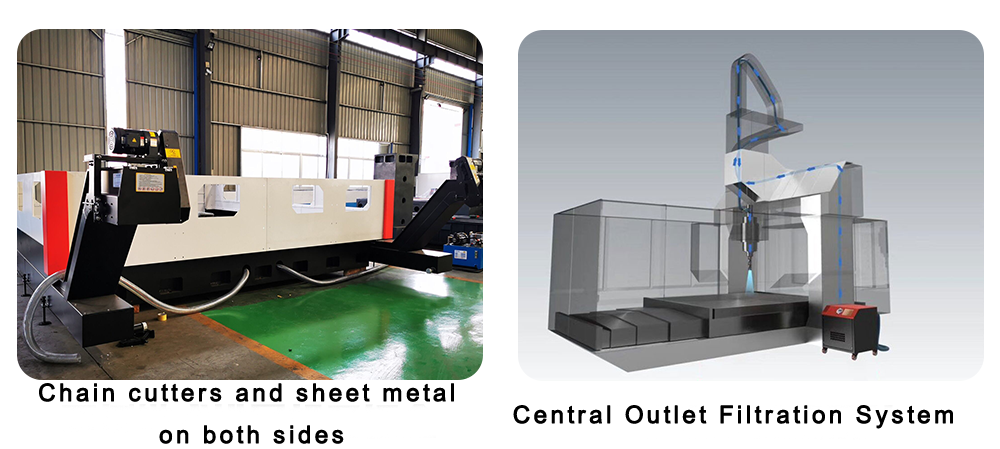

Gen yon CONVEYOR chip otomatik sou tou de bò workbench la ak yon filtè nan fen an. Transporteur chip otomatik la se yon kalite chèn plat. Yon bò ekipe ak yon ponp refwadisman, epi priz la konekte ak sistèm filtè dlo santral la ak yon kawotchou. , Refwadisman an koule nan CONVEYOR chip la, ponp lan leve CONVEYOR chip ponp awozaj la nan sistèm filtè priz santral la, ak ponp refwadisman wo-presyon sikile awozaj la filtre nan refwadisman perçage file koton. Li se tou ekipe ak yon chariot transpò chip, ki se trè pratik transpòte chips. Ekipman sa a ekipe ak sistèm refwadisman zouti entèn ak ekstèn. Lè yo itilize perçage gwo vitès, yo itilize refwadisman entèn nan zouti a, epi yo itilize refwadisman ekstèn pou fraisage limyè.

5.1. Sistèm filtraj dlo priz santral:

Zouti machin sa a ekipe ak yon sistèm filtre dlo santral, ki ka efektivman filtre enpurte nan awozaj la. Sistèm espre dlo entèn la ka anpeche broch fè yo konplitché sou zouti a pandan pwosesis la, diminye mete zouti, pwolonje lavi zouti, ak amelyore fini sifas pyès la. Pwent zouti-wo presyon egzeyat dlo a ka byen pwoteje sifas la nan materyo-a, pwoteje jwenti a wo-vitès rotary, anpeche enpurte soti nan bloke jwenti a rotary, ak amelyore kalite a nan materyo-a kòm yon antye, ak amelyore efikasite travay.

6)Clamper lineyè:

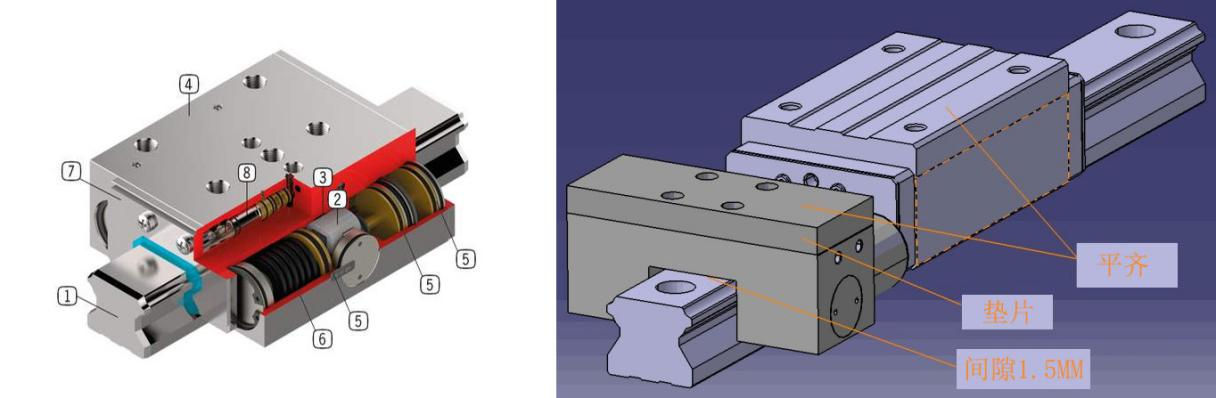

Se kranpon an ki konpoze de kò prensipal la nan kranpon an, actuators, elatriye Li se yon eleman fonksyonèl wo-pèfòmans yo itilize nan konjonksyon avèk pè gid lineyè woule. Atravè prensip ekspansyon fòs blòk wedge, li jenere yon fòs blocage fò; li gen yon gantry fiks, pwezante egzak, anti-Vibration ak Fonksyon pou amelyore rèd.

Li gen karakteristik sa yo:

Sekirite ak serye, fò blocage fòs, blocage aks XY ki pa deplase pandan perçage ak tapping pwosesis.

Fòs blocage ekstrèmman wo ogmante frigidité nan manje axial la ak anpeche fretting ki te koze pa Vibration.

Repons rapid, tan an repons ouvèti ak fèmen se sèlman 0.06 segonn, sa ki ka pwoteje zouti nan machin ak ogmante lavi a nan vis la plon.

Dirab, sifas nikèl-plake, bon pèfòmans anti-rouye.

Nouvo konsepsyon pou fè pou evite enpak rijid lè sere.

7)Pozisyon ak blocage nan materyo-a

Pou aliyman moso bride wonn, li ka abitrèman mete sou plak sipò a ak fant T, ak pozisyon sant la mezire pa jwenn kwen an enstale nan twou a spindle cône nan nenpòt twa pwen (dyamèt enteryè oswa dyamèt ekstèn) sou pyès la. . Apre sa, li se otomatikman jwenn pa kalkil pwogram kontwòl nimerik, ki se egzat ak rapid. Se blocage nan materyo-a sere pa yon kranpon ki konpoze de yon plak peze, yon baton ejector, yon baton mare ak yon blòk kousen, ki se pratik yo itilize.

8)Otomatik aparèy lubrification

Machin zouti sa a ekipe ak orijinal volim pasyèl pwesyon otomatik lubrification aparèy Taiwan a, ki ka otomatikman lubrifier plizyè pè mouvman tankou gid rails, plon vis, manto, elatriye, san yo pa mouri, epi asire lavi sèvis machin zouti. Ray gid yo sou tou de bò kabann machin lan ekipe ak kouvèti pwoteksyon asye pur, ak tou de bò tèt pouvwa a k ap deplase yo ekipe ak kouvèti pwoteksyon fleksib. Dlo-prèv Splash gad yo enstale alantou worktable a, ak liy tiyo dlo a pwoteje pa chèn nan trennen plastik. Yon rido mou transparan PVC enstale alantou file koton la.

9)Kontwolè CNC dijital konplè:

9.1. Avèk fonksyon chip kraze, tan an kraze chip ak sik kraze chip ka mete sou koòdone moun-machin.

9.2. Avèk fonksyon an leve zouti, wotè a leve zouti ka mete sou koòdone nan moun-machin. Lè perçage nan wotè sa a, ti jan fè egzèsis la byen vit leve nan tèt la nan materyo a, ak Lè sa a, copas, Lè sa a, vit pou pi devan nan sifas la perçage ak otomatikman konvèti nan manje travay.

9.3. Bwat kontwòl operasyon santralize a ak inite pòtatif adopte sistèm kontwòl nimerik, epi li ekipe ak koòdone USB ak LCD ekspozisyon kristal likid. Yo nan lòd yo fasilite pwogramasyon, depo, ekspozisyon ak kominikasyon, koòdone operasyon an gen fonksyon tankou dyalòg moun-machin, konpansasyon erè, ak alam otomatik.

9.4. Ekipman an gen fonksyon preview ak re-enspeksyon nan pozisyon twou a anvan pwosesis, ki se trè pratik yo opere.

10)Chèche kwen optik:

Ekipman an ekipe ak yon rebò foto-elektrik, ki ka jwenn pozisyon pyès materyo-a fasil epi byen vit.

1) Enstale chèchè kwen an nan mandrin axe nan zouti machin nan, epi tou dousman Thorne file koton an korije konsantrisite li yo.

2) Deplase file koton an ak volan an, se konsa ke kwen an nan boul asye kwen rechèch la manyen materyo a alalejè, epi limyè wouj la vire sou. Nan moman sa a, file koton an ka deplase pi devan ak bak repete pou jwenn pi bon pwen kote kwen boul asye kwen Finder la manyen materyo a. .

3) Ekri valè aks X ak Y ki parèt nan sistèm CNC a nan moman sa a, epi ranpli òdinatè a.

4) Jwenn plizyè pwen deteksyon nan fason sa a

11)Zouti mete alam

Alam la mete zouti sitou detekte aktyèl la nan motè a file koton. Lè aktyèl la depase valè a prereglaj, aparèy la otomatikman jije ke zouti a te chire, ak file koton an pral otomatikman retire zouti a nan moman sa a, ak pwogram otomatik la ap fini. Raple operatè a ke zouti a te chire.

12)Alam nivo dlo ki ba

1) Lè awozaj la nan filtè a se nan nivo mitan an, sistèm nan otomatikman konekte ak motè a kòmanse, ak awozaj la nan CONVEYOR nan chip otomatikman koule nan filtè a. Lè li rive nan nivo segondè, motè a otomatikman sispann travay.

2) Lè awozaj la nan filtè a se nan yon nivo ki ba, sistèm nan pral otomatikman pouse kalib nivo a alam, file koton an pral otomatikman retire zouti a, ak machin nan ap sispann travay.

13) fonksyon memwa pouvwa-off

Akòz operasyon an sispann ki te koze pa echèk pouvwa toudenkou, fonksyon sa a ka byen vit ak fasil jwenn pozisyon nan dènye twou a komanse fouye anvan echèk pouvwa a. Operatè yo ka byen vit ale nan pwochen etap la, ekonomize tan rechèch la.

Twa-aks enspeksyon lazè:

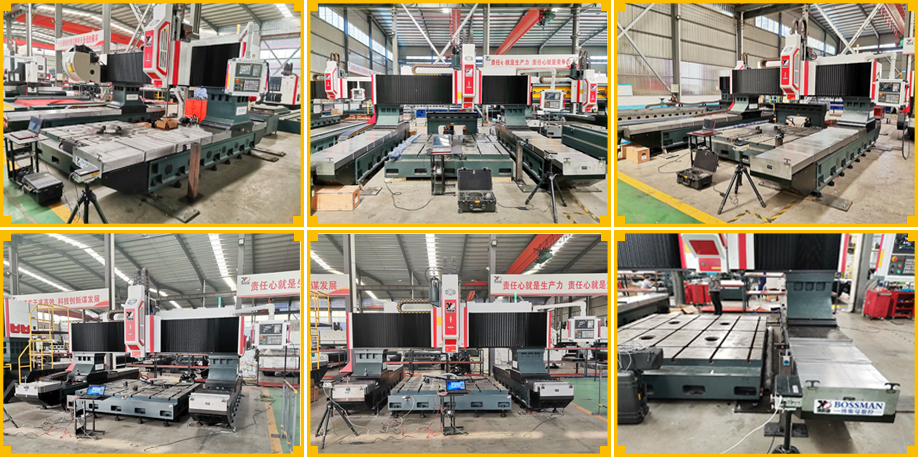

Chak machin nan Bosman kalibre ak entèferomètr lazè nan konpayi Britanik RENISHAW la, ak presizyon enspekte ak konpanse erè a anplasman, repèkisyon, presizyon pwezante, repete presizyon pwezante, elatriye, asire dinamik, estabilite estabilite ak presizyon pwosesis nan machin nan. . Enspeksyon Ballbar Chak machin sèvi ak yon Ballbar konpayi Britanik RENISHAW pou kalibre presizyon sèk vre ak presizyon jeyometrik machin. An menm tan an, yon eksperyans koupe sikilè te pote soti pou asire presizyon machin 3D machin nan ak presizyon sèk.

Layout platfòm, blocage pyès travay, kondisyon pou retire chip otomatik yo

1. Pwensipal platfòm (1 pcs): T-slot blocage moso travay. Tou de sifas anwo a ak sifas bò platfòm prensipal la ka itilize kòm sifas pwezante pwosesis.

2. Sinking platfòm (1 pcs): (bò a ekipe ak ankadreman oksilyè pou laprès-fitting, ak tèt la se ekipe ak kouvèti pwoteksyon plen-kouvri, ki fèt ak enstale pa vandè a), pwezante pyès prensipal la ak enstriksyon pwosesis:

Pwosesis kouvèti valv: pwezante platfòm ki pi ba a (manch sipò anba a ak pyès ki gen diferan gwosè), se plak presyon anwo a fiks pa peze oswa vandè a konsepsyon yon aparèy otomatik blocage tèt.

Pwosesis kò valv: pwezante platfòm ki pi ba a (manch sipò anba a ak pyès ki gen diferan gwosè), manch bò kolòn oksilyè platfòm ki pi ba a ak baton ejector akseswar ki gen fòm L yo bourade ak fiks oswa vandè a desine yon tèt otomatik. aparèy blocage.
